Основные характеристики

Сообщение admin » Вт сен 03, 2019 11:05 am

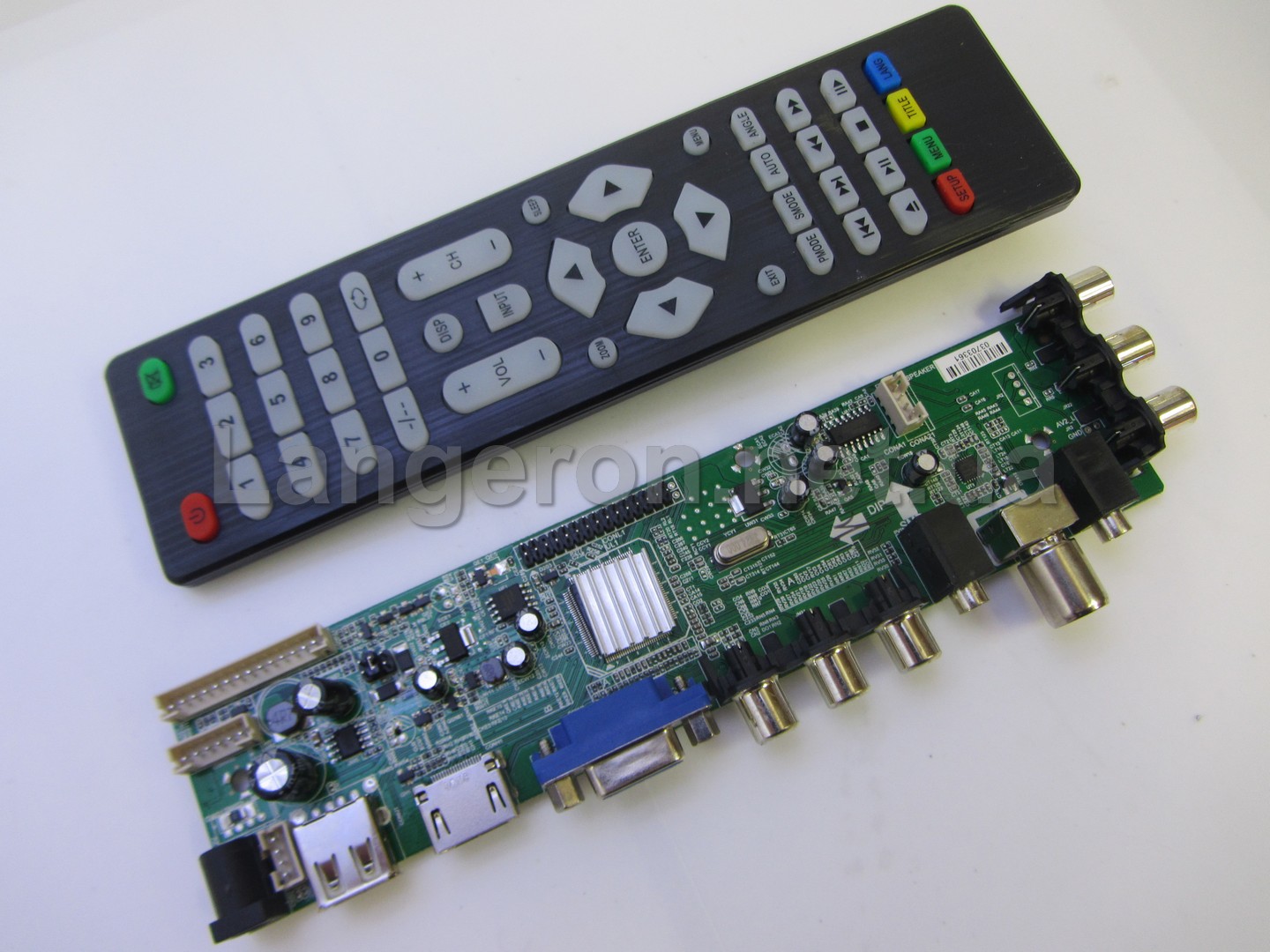

Универсальный скалер DS.D3663LUA.A81 с тюнером DVB-T2 обновление Z.VST.3463.A1
Данная модель универсального скалера DS.D3663LUA.A81 является продолжением линейки скалеров с аналогово-цифровым тюнером, таких как Z.VST.3463.A1.
На его базе можно построить из матрицы ноутбука или монитора полноценный мультимедийный телевизор c Т-2 тюнером на борту не лишая себя возможности использования его как монитор.

Скалер DS.D3663LUA.A81 имеет на своем борту аналогово-цифровой тюрен Rafael R842 с поддержкой T-2 DVB-T DVB-C ATV, по просту говоря поддержку еще кабельного цифрового сигнала, телетекста и эфирного ТВ. Так же Главный чип позволил не только раскрыть весь потенциал ТВ чипа, но и не лишил возможности воспроизведения фото, видео, аудио файлов с USB накопителя. Все новшества введенные в данной моделе стали возможны благодаря использованию более мощного главного чипа от компании Mstar MSD3663LUA-Z1

Габариты: 182(191мм с учетом YPBPR)х43х18мм
Главный чип скалера : MSD3663LUA-Z1
чип ТВ тюнера: Rafael R842
флеш память: EN25Q64A-104HIP (QH64A-104HIP)
Входной DC-DC конвертор: OMD7X
Чип аудио: CS37AD2AB
Мощность аудио выхода: 2х8W
Потребление:
рабочий режим - >=6W
простой - <0.3W
Видео входы: TV : DVB-T/T2, DVB-C, ANALOG TV (ATV) HDMI VGA YPBPR
Дополнительные входы выходы: audio миниджек 3.5mm USB
Поддерживаемые разрешения:

1024 х 768 6 бит 1 канал
1024 х 768 8 бит 1 канал
1280 х 768 8 бит 1 канал
1280 х 768 6 бит 1 канал
1280 х 800 6 бит 1 канал
1280 X 1024 8 бит 2 канала
1366 х 768 6 бит 1 канал
1366 х 768 8 бит 1 канал
1440 X 900 6 бит 2 канала
1440 X 900 8 бит 2 канала
1600 X 900 8 бит 2 канала
1600 X 1200 6 бит 2 канала
1680 X 1050 8 бит 2 канала
1920 X 1080 8 бит 2 канала
1920 X 1080 6 бит 2 канала
1920 Х 1200 6 бит 2 канала
1920 Х 1200 8 бит 2 канала

Denic1215
Сообщения: 1
Зарегистрирован: Вс окт 06, 2019 12:48 pm

Re: Основные характеристики

Сообщение Denic1215 » Вс окт 06, 2019 12:52 pm

Подскажите для lg42le7500 подойдёт?

Larinario
Сообщения: 6
Зарегистрирован: Пн сен 23, 2019 9:08 am

Re: Основные характеристики

Сообщение Larinario » Вс окт 06, 2019 7:24 pm

Лучше бы не модель телевизора, а модель матрицы.
Но судя по тому что удалось найти главной проблемой станет битность матрицы (а еще частота на которой работает матрица).
Но окончательный ответ можно дать только изучив даташит матрицы.
Модель матрицы можно найти на ее обратной стороне в виде наклейки (чаще всего и да, для этого прийдется разобрать телевизор).

Larinario
Сообщения: 6
Зарегистрирован: Пн сен 23, 2019 9:08 am

Re: Основные характеристики

Сообщение Larinario » Пн окт 07, 2019 10:41 am

Немного изучив вопрос и ознакомившись со следующей информацией

https://tel-spb.ru/remont-tv-lcd/lg-42le7500

https://www.google.com/url?sa=t&source= ... 0443725823

Пришел к выводу что если подойдет то скалер MSD338STV5.0 (он обеспечивает 10 бит)
Правда что делать с T-CON интегрированным в главную плату (на сколько смог понять).
Остальное вроде не станет огромной проблемой.
Вообщем ждем администраторов.

admin
Site Admin
Сообщения: 66
Зарегистрирован: Вт сен 03, 2019 10:32 am

Re: Основные характеристики

Сообщение admin » Чт окт 10, 2019 9:55 am

С чего вы решили что MSD338STV5.0 даст вам 10бит?!
первое - у него физически нет дополнительных 2х пар LVDS

Larinario
Сообщения: 6
Зарегистрирован: Пн сен 23, 2019 9:08 am

Re: Основные характеристики

Сообщение Larinario » Вс окт 13, 2019 5:47 pm

Доброго времени суток.

Вообщем чтоб все поставить на место и нужен был ваше мнение как специалиста.
Вот только здесь (Основные характеристики MSD338STV5.0)
viewtopic.php?f=22&t=17
в разделе
Поддержка разрешений :

есть следующее:
1366 х 768 10 бит 1 канал
1440 x 768 10 бит 2 канала
1680 х 1050 10 бит 2 канала
1920 х 1080 10 бит 2 канала

И это добавлено вами!!!
И если при использовании одного канала еще как-то можно понять откуда взялись ноги, но откуда они берутся при использовании двух каналов.
Вообщем подскажите что я понял не так и почему вы указали что скалер MSD338STV5.0 поддерживает 10 бит, а здесь пишите что не поддерживает.

admin
Site Admin
Сообщения: 66
Зарегистрирован: Вт сен 03, 2019 10:32 am

Re: Основные характеристики

Сообщение admin » Вт окт 15, 2019 6:37 am

Это ошибка в описании, нет там физически 10 бит

Avest
Сообщения: 5
Зарегистрирован: Пт сен 27, 2019 12:07 pm

Re: Основные характеристики

Сообщение Avest » Сб ноя 02, 2019 10:14 am

Уважаемый админ!
Подскажите пожалуйста, почему скалер не находит цифровые кабельные каналы?
Паралельно подключённый телевизор находит как аналоговые, так и цифровые каналы, а скалер - только аналоговые.

mykolat2
Сообщения: 5
Зарегистрирован: Чт ноя 07, 2019 12:14 pm

Re: Основные характеристики

Сообщение mykolat2 » Чт ноя 07, 2019 12:36 pm

Подскажите какая прошивка чтобы не окирпичить Заказывали в другом месте DS. D3663LUA. A81 а прислали DS.D3663LUA.A8-2-A ( LUA63A82 ) Что за модификация и на каком чипе ? Матрица HV320WX2-201 . 1 канал 8 бит 12 вольт. _://www.panelook.com/HV320WX2-201_BO ... 14665.html

admin
Site Admin
Сообщения: 66
Зарегистрирован: Вт сен 03, 2019 10:32 am

Re: Основные характеристики

Сообщение admin » Чт ноя 07, 2019 1:44 pm

Разные ревизии и прошивки у них тоже разные.
там даже имена файлов отличаются, потому если не менять ничего - он сам не даст себя окирпичить
